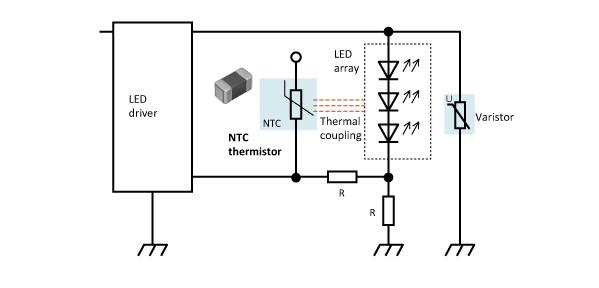

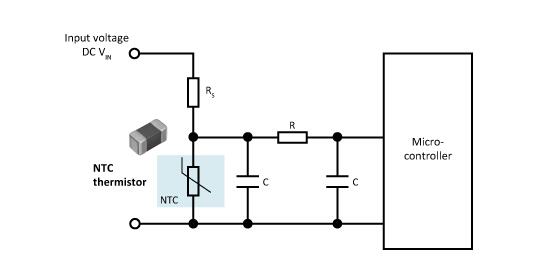

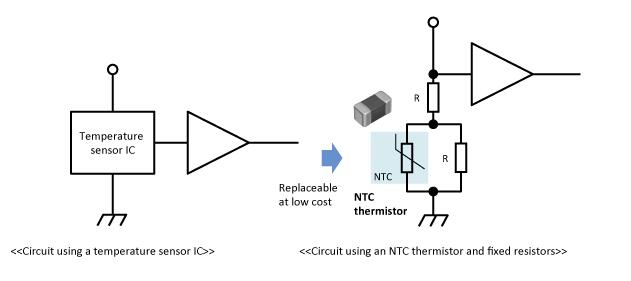

*本文和图中提到的NTC热敏电阻是SMD NTC热敏电阻。另外，电路图也进行了简化。

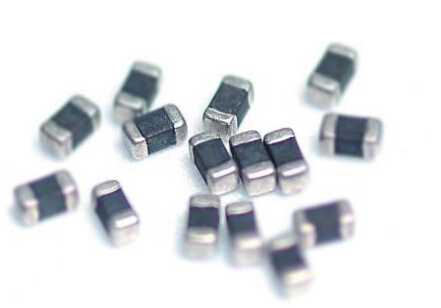

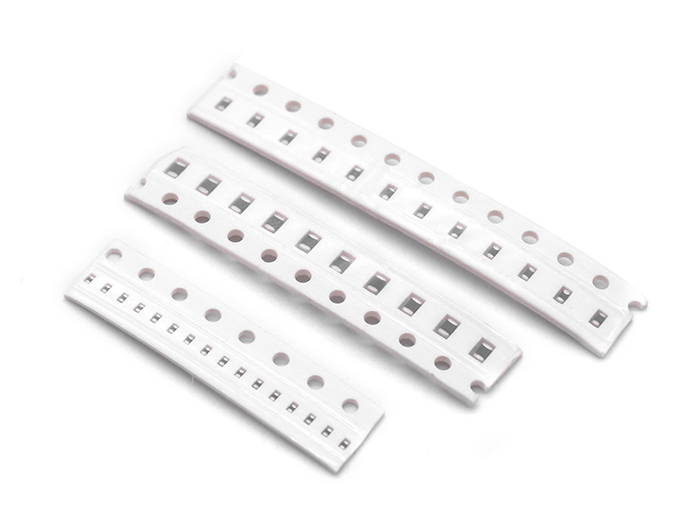

SMD 贴片热敏电阻的规格有多种：常用分别是0402、0603、1005、1608，根据尺寸大小分开应用于不同的产品之上。
0402型贴片NTC热敏电阻（型号MC-SMD-043JF103FTB）
1005型贴片NTC热敏电阻（型号MC-SMD-104EF104FT1X）
1608型贴片NTC热敏电阻（型号MC-SMD-164KF104FT1）

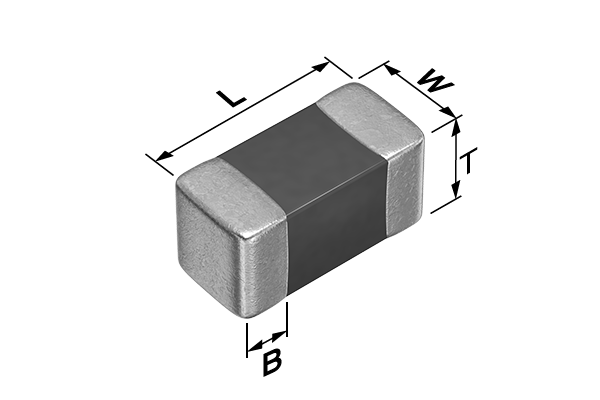

| 尺寸 | |
|
长度（L）
|
0.40mm±0.02mm |
| 宽度（W） | 0.20mm±0.02mm |
| 厚度（T） | 0.20mm±0.02mm |
| 端子宽度（B） | 最小0.07毫米 |

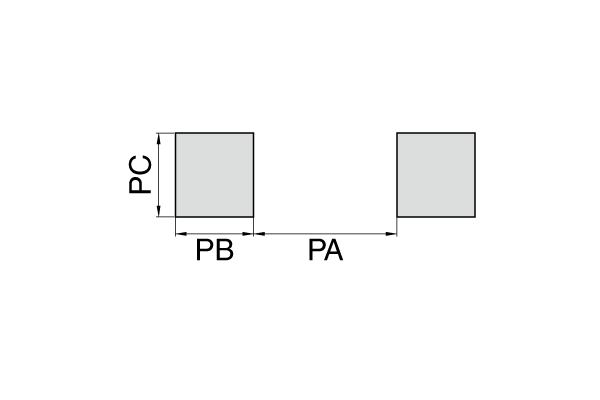

| 推荐的焊盘图案（PA） | 0.20mm Nom。 |
| 推荐的焊盘图案（PB） | 0.18mm±0.03mm |
| 推荐的焊盘图案（PC） | 0.19mm±0.01mm |
| 电气特性 | |
|
阻力[在25°C]
|
为10kΩ |
| 耐受性 | ±1％ |
| B值（典型值）[25/50°C] | 3380K |
| B值（典型值）[25/85°C] | 3435K |
| B值（典型值）[25/100°C] | 3453K |
| B值容差 | ±1％ |
| 最大。电力[25°C] | |
| 允许的工作电流[在25°C] | |
| 热耗散常数[在25°C] | 1mW /°C | 为1mW / K |
0603型贴片NTC热敏电阻（型号MC-SMD-063JF103FTB）
| 尺寸: | |
|
长度（L）
|
0.60mm±0.03mm |
| 宽度（W） | 0.30mm±0.03mm |
| 厚度（T） | 0.30mm±0.03mm |
| 端子宽度（B） | 最小0.10mm |
| 推荐的焊盘图案（PA） | 0.30mm±0.05mm |
| 推荐的焊盘图案（PB） | 0.25mm±0.05mm |
| 推荐的焊盘图案（PC） | 0.30mm±0.05mm |
| 电气特性: | |
|
阻力[在25°C]
|
为10kΩ |
| 耐受性 | ±1％ |
| B值（典型值）[25/50°C] | 3380K |
| B值（典型值）[25/85°C] | 3435K |
| B值（典型值）[25/100°C] | 3453K |
| B值容差 | ±1％ |
| 最大。电力[25°C] | 在100mW |
| 允许的工作电流[在25°C] | 310μA |
| 热耗散常数[在25°C] | 1mW /°C | 为1mW / K |
| 其他: | |
|
最大。工作温度
|
125°C |
| 焊接方法 | 回流 |
1005型贴片NTC热敏电阻（型号MC-SMD-104EF104FT1X）
| 尺寸: | |
|
长度（L）
|
1.00mm±0.05mm |
| 宽度（W） | 0.50mm±0.05mm |
| 厚度（T） | 0.50mm±0.05mm |
| 端子宽度（B） | 最小0.10mm |
| 推荐的焊盘图案（PA） | 0.50mm±0.10mm |
| 推荐的焊盘图案（PB） | 0.50mm±0.10mm |
| 推荐的焊盘图案（PC） | 0.50mm±0.10mm |
| 电气特性: | |
|
阻力[在25°C]
|
100kΩ的 |
| 耐受性 | ±1％ |
| B值（典型值）[25/50°C] | 4250K |
| B值（典型值）[25/85°C] | 4308K |
| B值（典型值）[25/100°C] | 4327K |
| B值容差 | ±1％ |
| 最大。电力[25°C] | 在100mW |
| 允许的工作电流[在25°C] | 100μA |
| 热耗散常数[在25°C] | 1mW /°C | 为1mW / K |
| 其他: | |
|
最大。工作温度
|
125°C |
| 焊接方法 | 回流 |
1608型贴片NTC热敏电阻（型号MC-SMD-164KF104FT1）
| 尺寸: | |
|
长度（L）
|
1.60mm±0.10mm |
| 宽度（W） | 0.80mm±0.10mm |
| 厚度（T） | 0.80mm±0.10mm |
| 端子宽度（B） | 最小0.20mm |
| 推荐的焊盘图案（PA） | 0.70mm±0.10mm |
| 推荐的焊盘图案（PB） | 0.70mm±0.10mm |
| 推荐的焊盘图案（PC） | 0.70mm±0.10mm |
| 电气特性 | |
|
阻力[在25°C]
|
100kΩ的 |
| 耐受性： | ±1％ |
| B值（典型值）[25/50°C] | 4419K |
| B值（典型值）[25/85°C] | 4485K |
| B值（典型值）[25/100°C] | 4508K |
| B值容差 | ±1％ |
| 最大。电力[25°C] | 在100mW |
| 允许的工作电流[在25°C] | 100μA |
| 热耗散常数[在25°C] | 1mW /°C | 为1mW / K |
| 其他: | |
|
最大。工作温度
|
125°C |
| 焊接方法 | 回流 |
