热敏电阻

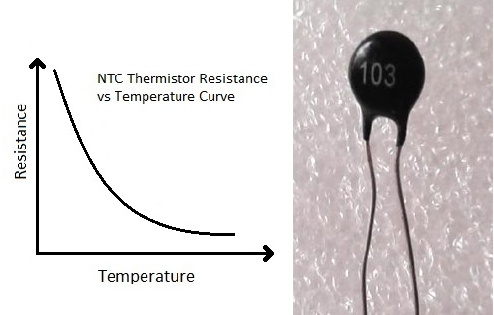

这种温控风扇电路的关键部件是热敏电阻，它用于检测温度的升高。热敏电阻是温度敏感电阻，其电阻根据温度而变化。有两种类型的热敏电阻NTC（负温度系数）和PTC（正温度系数），我们使用的是NTC热敏电阻。NTC热敏电阻是一种电阻，其电阻随着温度的升高而降低。
亚洲熟妇无码乱子AV电影

使用热敏电阻工作温控直流风扇
亚洲熟妇无码乱子AV电影
它的工作原理是热敏电阻。在该电路中，PIN 3（运算放大器741的非反相端子）与电位计连接，PIN 2（反相端子）连接在R2和RT1（热敏电阻）之间，后者正在形成分压电路。最初，在正常情况下，运算放大器的输出为低电平，因为非反相输入端的电压小于反相输入，这使得NPN晶体管保持在关断状态。晶体管保持在截止状态，因为它的基极没有施加电压，我们需要在其基极施加一些电压才能使NPN晶体管导  通。这里我们使用了NPN晶体管MJE3055，但任何高电流晶体管都可以像BD140一样工作。

当温度升高时，热​​敏电阻的电阻降低，运算放大器的非反相端电压变得高于反相端，因此运算放大器输出PIN 6将变为高电平且晶体管将导通（因为当运算放大器的输出为高电平，电压将通过集电极流向发射极。现在NPN晶体管的这种传导允许风扇启动。当热敏电阻恢复正常状态时，风扇将自动关闭。

优点：
易于操作且经济实惠
风扇自动启动，因此可以手动控制温度。
自动切换将节省能源。
对于散热散热装置，安装简便。
