湿度电阻式温度传感器，其中 AM1001 是单湿的，AMT1001 是集成温湿度传感器; 传感器信号采用模拟电压输出; 该模块具有较高的精度, 高可靠性，一致性，并一直与温度补偿，以确保长期稳定,使用方便、价格低廉等特点，特别适合质量、成本要求要求较高的企业。
应用程序
暖通空调，
加湿器，
除湿器，
通讯，
大气环境监测，
工业过程控制，
农业，
测量仪器等应用。
加湿器，
除湿器，
通讯，
大气环境监测，
工业过程控制，
农业，
测量仪器等应用。
3 产品亮点
功耗低，
体积小，
具有温度补偿，
单片机线性输出校准，
使用方便，成本低，
完全可互换，
远距离信号传输，精密校准
体积小，
具有温度补偿，
单片机线性输出校准，
使用方便，成本低，
完全可互换，
远距离信号传输，精密校准

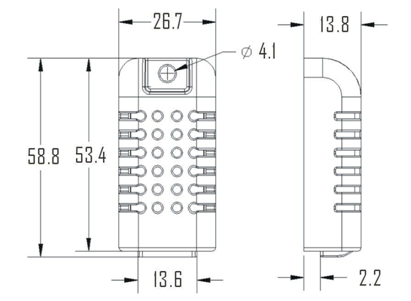

4.尺寸(单位: mm)
| 产品类型 | 直流电压 | 输出 | 规格 |
| 电阻 | 4.75 ~ 5.25 非常 DC | 0 ~ 3 V | 单湿 |
| 电阻 | 4.75 ~ 5.25 非常 DC | 0 ~ 3 V | 集成温度和湿度 |
| Pin | 颜色 | 名称 | 描述 |
| 1 | 红色 | VDD | 电源(4.75 V-5.25 非常 DC |
| 2 | 黄色 | Hout | 湿度输出(0-3 V DC) |
| 3 | 黑色 | GND | 地面 |
| 4 | 白色 | Tout | NTC10K 热敏电阻 |
图 1: Pin 分配图
该模块的电源电压范围为 4.75 V-5.25 V，建议的电源电压为 5.0 V。
电压输出信号线(Hout)
湿度信号由信号线以电压输出的形式输出，电压输出范围为 0-3 V，具体湿度与电压参考电压和湿度关系请特性说明 (表 5)。
温度输出信号线(Tout)
温度接口为 10k 热敏电阻，连接模式如下所示
图 2: 温度接线原理图
传感器性能相对湿度
表 2: 相对湿度性能表
| 参数 | 条件 | Min | Typ | Max | 单位 |
| 范围 | 20 | 90 | % RH | ||
| 25℃ | ± 5 | % RH | |||
| 重复性 | ± 1 | % RH | |||
| 交换能力 | 完全可互换 | ||||
| 响应时间[2] | 1/e (63%) | <5 | S | ||
| 迟滞 | ± 0.3 | % RH | |||
| 漂移[3] | 典型值 | <0.5 | % RH/你 |
[1] 工厂检验精度，精度指标传感器在 25℃5 V，测试条件下，不包括滞后和非线性，只适用于非冷凝环境。
[2] 在 25℃并在 1 m/s 气流条件下，达到一阶响应所需时间 63%。
[3] 在挥发性有机化合物中的值可能较高。请参阅手动应用程序存储信息。
| 规范 | 额定零功率电阻 (R25) | B(K) | 耗散因素(Mw/℃) | 热时间常数(S) | 额定功率(Mw) | 工作温度范围(℃) |
| 2,103b13435as150ef | 10KΩ | 3435 | ≥ 2.5 | ≤ 18 | 150 | -40 ~ 125 |
表 4: 传感器直流特性
| 参数 | 条件 | Min | Typ | Max | 单位 |
| 电源电压 | 4.75 | 5 | 5.25 | V | |
| 湿度电压输出范围 | 0 | 3 | V | ||
| 功耗 | 测量 | 2 | MA | ||
| 湿度采样周期 | 3 | S | |||
| 湿度测量范围 | 20 | 90 | % RH | ||
| 温度范围 | 0 | 60 | ℃ | ||
| 温度测量范围 | NTC10K | 0 | 60 | ℃ |
标准湿度输出电压
| 相对湿度(% RH) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| 输出电压(V) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3 |
湿度与输出电压关系:
湿度转换公式: 湿度 = 电压(输出电压)÷0.03 (% RH)

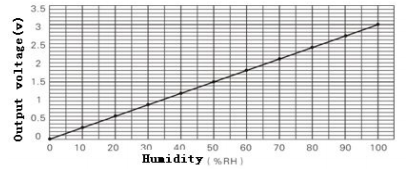

线性电压输出曲线和湿度
湿度传感器测量范围为 0-100% RH，电压输出与湿度呈线性关系 0.0-3.0 非常如图3
图 3 线性电压输出曲线和湿度
