10k的NTC热敏电阻在日常应用中有着广泛的使用，了解10K ntc热敏电阻的特性曲线，能使我们在开发中得心应手。
重要参数
1.热敏电阻的零功率电阻：（R）
由电阻提供的热敏电阻的方便参考点是25°C（基本上在室温下）。指定热敏电阻的电阻的公式：
R = R0 expB（1 / T-1 / T0）
其中，R =环境温度下的电阻T（K）
R0 =环境温度下的电阻T0（K）
B =材料常数
2.材料常数：（B）

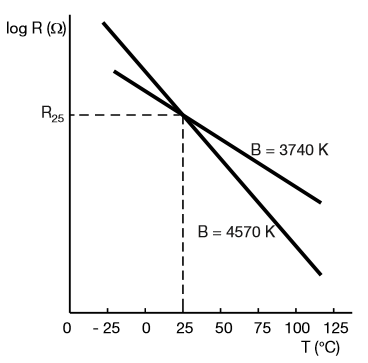

材料常数B控制RT特性的斜率，如图所示。B值根据温度而变化，并在两个温度25°C和85°C之间通过以下公式定义：
B25 / 85 = ln（R 85 / R 25 ）/（1 / T - 1 / T 0 ）
B 25/85 是用于比较和表征不同陶瓷的值。对此值的容差是由材料成分引起的
热敏电阻示例No1
10kΩ的NTC热敏电阻具有3455的温度范围内25之间至100的B值直径：在25℃下计算其电阻值ö ℃，并在100 ö C.
数据给出：B = 3455，R1 =10kΩ的在25 ö。为了将温度标度从摄氏度转换为o C到开尔文度，加上数学常数273.15

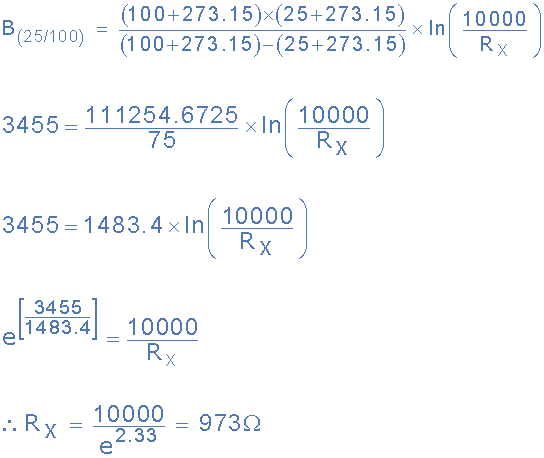

R1的值已经作为其10kΩ基极电阻给出，因此R2在100 o C时的值计算如下：
给出以下两点特征图：
请注意，在这个简单的例子中，只发现了两个点，但通常热敏电阻随温度的变化指数地改变它们的电阻，因此它们的特性曲线是非线性的，因此计算的温度点越多，曲线就越准确。
温度
（Ô C） |
10 |
20 |
25 |
三十 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
电阻
（Ω） |
18476 |
12185 |
10000 |
8260 |
5740 |
4080 |
2960 |
2188 |
1645 |
1257 |
973 |
765 |
608 |
这些点可以如图所示绘制，以便为10kΩNTC热敏电阻提供更准确的特性曲线，其B值为3455。
10K NTC热敏电阻特性曲线
