设计过程相对简单。首先从调节器的数据表中找到适当的反馈网络偏置电流i2。它通常在μA范围的10到100之间，并且其精确值有一定的宽容度。然后将NTC热敏电阻值计算为：
其中T C是Vout的负温度系数，单位为％/°C。应调整i2的值，直到R 25C成为易于获得的NTC热敏电阻值。
对于简化的设计计算，选择R2和R1为：
其中Vfb是稳压器数据手册中给出的标称反馈电压。
为了更精确的设计计算，i2的最终值最终会稍微修改，以使热敏电阻的β与所需的T C相匹配。因此，计算热敏电阻在0°C和+ 50°C时的电阻。NTC热敏电阻作为温度函数的标准公式如下：
计算R2和i2
的值为：最后计算R1的值为：
电阻模式设计实例
在单节Li +可充电电池上运行的系统中需要LCD偏置电压。所需的偏置电压在室温下为Vout = 20V，T C = -0.05％/℃。选择MAX1605稳压器。上述设计公式用于计算所需的元件如下
根据数据表，i2应大于10uA，输出误差小于1％; 因此，选择i2大约五倍，以减少误差：
选择NTC热敏电阻，R 25C =20kΩ，β = 3965K，并用并联的20kΩ电阻线性化。MAX1605的标称反馈电压为Vfb = 1.25V。根据简化的设计公式，R2和R1计算如下：
根据更精确的设计计算，热敏电阻在0°C和+ 50°C时
的电阻将为：0°C和+ 50°C时的线性电阻将为：
R2，i2和R1的值计算为
在这种情况下，这些更准确的值与使用简化计算获得的值基本上不同。最终电路如图2所示。

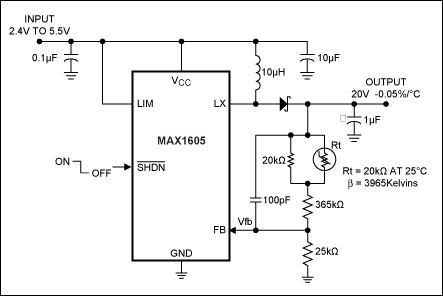

图2. NTC热敏电阻与MAX1605升压转换器一起使用，以实现本文所述的电阻模式设计示例。

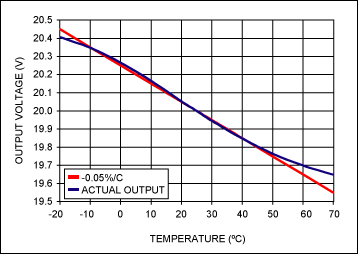

图2的电路的输出电压表现出几乎理想的温度依赖性，如图3所示。
图3.在大多数扩展的消费者温度范围内，图7电路的实际温度依赖性非常接近-0.05％/°C的目标温度系数
