当存在多于两条的连线时，这些额外的连线仅用于与激励源的连接。在3-线或4-线连接方法中，连线被纳入到跨越测量设备的高阻抗通路中，从而有效地降低了由连线阻抗（RL）带来的误差。

将热敏电阻连接至测量设备的最简便的方法便是采用2-线连接（参见图3）。在此方法中，给热敏电阻施加激励源的两根连线也可用于测量流过该传感器的电压。由于热敏电阻的标称阻抗非常高，故连线的阻抗不会影响其测量值的精度；因此，2-线测量精度对于热敏电阻业已足够，从而使得2-线热敏电阻最为常用。


3. 2-线连接


将热敏电阻与仪器相连

许多仪器提供了类似的与热敏电阻连接的可选方案。例如，以NI CompactDAQ系统与NI 9215 C系列模块为例（参见图4）

图4. NI 9215 C系列模拟输入模块与NI CompactDAQ底板


注意图5中连接框图的差分连接——两条连线分别与热敏电阻的任一端和信号通道的正极端子或负极端子（这里是针脚0和针脚1）相连。当利用此类型的传感器进行数据采集时，您可以指定激励电流（IEX）或激励电压（VEX），这取决于您所使用的激励源的类型。

图5. 带有不同外部激励的NI 9215的热敏电阻连接框图，其中（a）为电流激励源IEX （b）为电压激励源VEX


该电阻两端的电压差值读数可以视为温度值。电阻两端的电压与温度并不是呈完美的线性关系。为了将热敏电阻的阻抗映射至温度，NI-DAQmx驱动程序采用了Steinhart-Hart热敏电阻三阶近似公式：

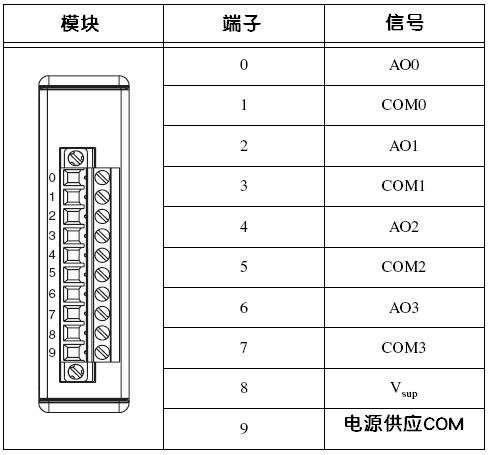

图6. NI 9265模拟输出模块端子连接

注意事项
