（公式1）
中间温度下的电阻值在随后的温度范围内
间隔可以通过温度系数α来计算。
α插入以下等式：

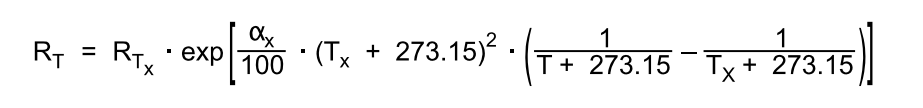

（公式2）
温度T时的RT电阻值
相关温度间隔开始时的RTx电阻值
Tx相关温度间隔开始时的温度，单位为°C
T感兴趣的温度，单位为°C（Tx <T <Tx + 1）
αx温度Tx时的温度系数
例：
鉴于：曲线1006
R25 =4.7kΩ
α5= 4.4
未知：7°C时的阻力（R7
）
计算相关温度区间开始时的电阻值

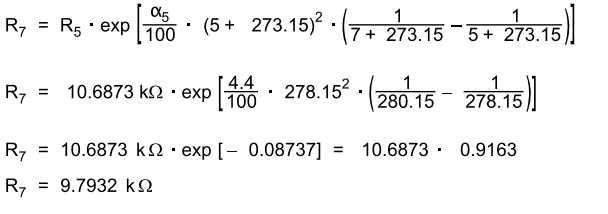

将该值代入等式（公式2）得到：
耐受性
电阻的公差范围可以从额定温度开始计算得出
相应的额定电阻容差
在实践中，使用以下等式：
（公式3）
∆RT/ RT温度T的最大电阻扩展％
∆RR/ RR温度TR时电阻值的额定容差（数据表中给出），单位为％
∆R/ B B值的额定公差（数据表中给出），单位为％
K中的B B25 / 100值（在数据表中给出）
T，TR温度K
例：
鉴于：NTC B57861S0103F045
曲线8016
B25 / 100 = 3988 K.
B值公差∆B/ B = 0.3％
额定温度TR = 25°C
额定电阻RR = R25 = 10k鈩鈩25°C时的电阻容差∆RRR/ RR =∆R25/ R25 = 1％
未知：60°C时的电阻值
在60°C时的电阻容差（∆RT/ RT =∆R60/ R60）
在60°C下计算电阻值：
(0.2488 = factor of curve 8016 at 60 °C)

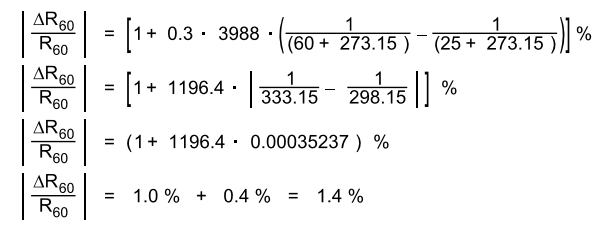

通过（公式3）计算60°C下的电阻容差：
如果R / T特性保存在存储器中，则所有温度的电阻容差都可以
通过适当的计算程序很容易确定。
1.3耐温性
在给定的电阻容差下，温度容差确定如下：
（公式4）
a T的温度系数％/ K（见R / T特性）
∆RT/RT电阻公差，单位为％

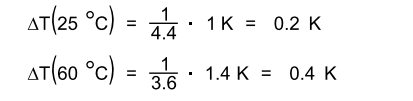

以下内容适用于第2点给出的示例：
这里给出的计算模式应被视为实际条件的近似值
（B值与温度有关，公差对称）; 然而，获得的结果是
足够精确的实际应用。
1.4耐受特性的性质
耐受特性和温度耐受性的重要特性
本节中的深入示例说明了这些特性。
