热敏电阻控制系统图

温度传感器的工作是将温度反馈发送到温度控制器。传感器有一小部分电流流过它，称为偏置电流，由温度控制器发送。控制器无法读取电阻，因此必须通过使用电流源在热敏电阻上施加偏置电流来产生控制电压，从而将电阻变化转换为电压变化。

温度控制器是这项操作的大脑。它获取传感器信息，将其与待冷却单元所需的信息（称为设定值）进行比较，并调整通过Peltier设备的电流以更改温度以匹配设定值。

系统中热敏电阻的位置会影响控制系统的稳定性和精度。为获得最佳稳定性，热敏电阻需要尽可能靠近热电或电阻加热器放置。为获得最佳精度，热敏电阻需要靠近需要温度控制的设备。理想情况下，热敏电阻嵌入在设备中，但也可以使用导热膏或胶水进行连接。即使嵌入了器件，也应使用导热膏或胶水消除气隙。

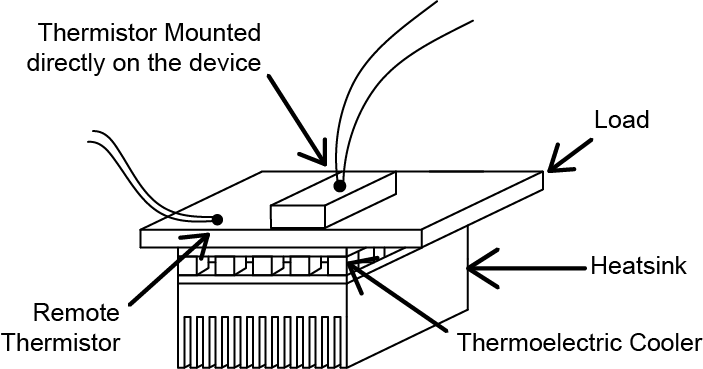

下图显示了两个热敏电阻，一个直接连接到设备，一个远程设备或远离设备。如果传感器离设备太远，热滞后时间会显着降低温度测量的准确度，而将热敏电阻放置在距离Peltier设备太远的位置会降低稳定性。
亚洲熟妇无码乱子AV电影
热敏电阻放置图

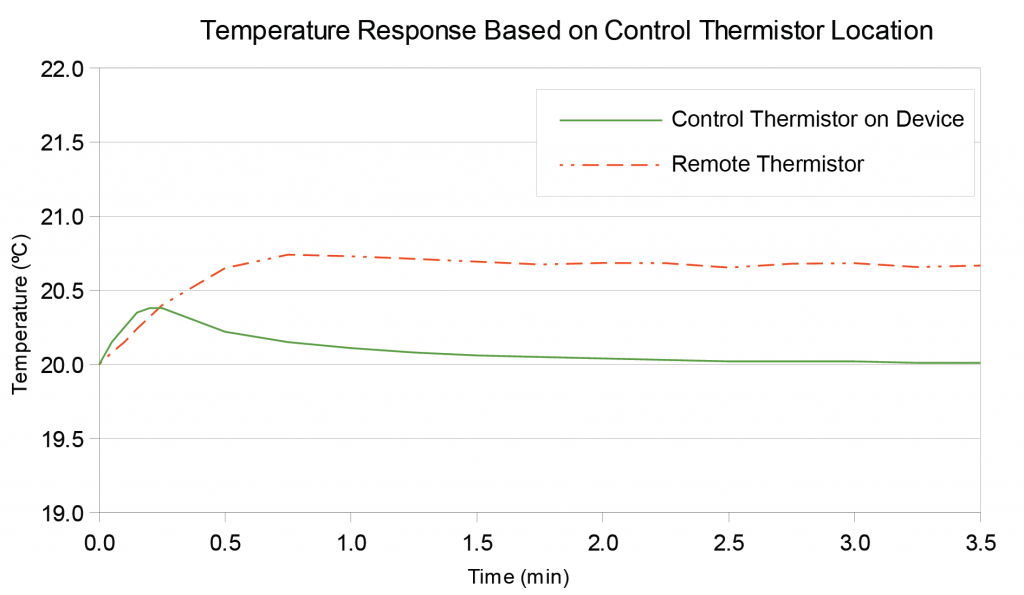

在下图中，该图表显示了两个热敏电阻的温度读数差异。连接到设备的热敏电阻快速响应热负荷的变化并记录准确的温度。远程热敏电阻也起了反应但速度不是很快。更重要的是，读数偏差超过半度。当需要精确的温度时，这种差异可能非常显着。

亚洲熟妇无码乱子AV电影
热敏电阻位置响应图

一旦选择了传感器的位置，就需要配置系统的其余部分。这包括确定基本热敏电阻的电阻，传感器的偏置电流以及温度控制器上负载的设定温度。
