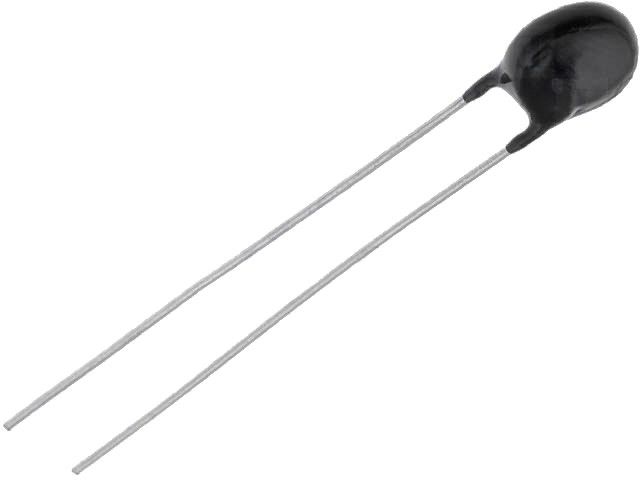

广泛用于控制电子设备的温度，如报警器，温度计，“时钟”，电子电路温度补偿，散热片，空调。有两种基本类型的热敏电阻：PTC热敏电阻（正温度系数），它随着温度的升高而显着增加其电阻;以及热敏电阻NTC（负温度系数），它随着温度的升高而显着降低其电阻。热敏电阻不是电极化的。电子商店中最常见的热敏电阻是NTC型，因此我将在应用中使用它。

NTC热敏电阻的主要问题是校准，即在电阻和温度之间建立功能。根据方程式Steinhart-Hart（wiki），其电阻随温度的变化是非线性的，可以看作是指数函数。
亚洲熟妇无码乱子AV电影

第1步：解释方程式
 解释方程的图片
 解释方程的图片
 解释方程的图片
由于热敏电阻为我提供了数据表中的一些信息，因此可以使用Steinhart-Hart方程的Beta参数来获取传感器的温度读数。

这可以通过温度来解决：

R（Rout）=传感器中的读取电阻
β=定义了使用初始温度和最终温度T1，T2及其电阻来校准传感器的温差。R∞=模拟指数函数。这似乎有点困难，但我们需要的所有值都只列表，只适合微控制器进行计算并提供读取温度。定义值（以摄氏度C为单位的温度）校准传感器的使用温度为T1（初始）= 0°C，T2（结束）= 100°，T0 = 25°C此温度和环境工作温度，如T1和T2温度因为T0是热敏电阻的电阻值，默认为10Kohm，阀门的RT1和RT2是在Datasheat传感器中设置的环境。





第2步：装配，测试和Arduino代码亚洲熟妇无码乱子AV电影
这个评论的代码，但遵循一些观察

代码显示温度值以摄氏度（℃）和华氏度（F）为单位，所有计算均以开尔文（K）为单位进行。不建议计算C或F中的值，所以在代码的开头我插入K值

TempK变量在计算后不久返回K中的温度值。TempC将K转换为C.

（（* TempC 9）/ 5 + 32）; 此代码将C转换为F.

LCD面板将不再解释，因为它只是为了显示传感器的操作，如果使用公共布线方案和代码。

我希望你能帮助那些有需要的人，这些传感器非常便宜，连接简单，可用于各种应用，精度估计在0.2°。
