配置选项：

KR系列尺寸表
　尺寸 　0805 　0805 　1206 　1206
单位 英寸 毫米 英寸 毫米
w ^ 0.049±0.008 1.240±0.200 0.063±0.008 1.600±0.200
H 0.051最大值 1.300最大值 0.059最大值 1.500最大值
大号 0.079±0.008 2.000±0.200 0.126±0.008 3.200±0.200
乙 最低0.008 最低0.200 最低0.008 最低0.200

KR系列产品图表
零件号大小0805 零件号大小1206 电阻@ 25°C±10％（欧姆） 温度系数（@ 25°C）
KR0805A251K KR1206A251K 250 -3.3％/℃
KR0805A501K KR1206A501K 500 -3.3％/℃
KR0805J102K KR1206J102K 1.0K -3.5％/℃
KR0805J252K KR1206J252K 2.5K -3.5％/℃
KR0805B502K KR1206B502K 5.0K -3.9％/℃
KR0805B103K KR1206B103K 10K -3.9％/℃
KR0805C203K KR1206C203K 20K -4.4％/℃
KR0805C253K KR1206C253K 25K -4.4％/℃
KR0805C503K KR1206C503K 50K -4.4％/℃
KR0805W104K KR1206W104K 100K -4.7％/℃
KR0805W154K KR1206W154K 150K -4.7％/℃

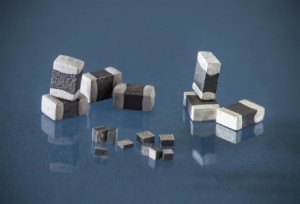

STC表面安装和NTC芯片热敏电阻

亚洲熟妇无码乱子AV电影

非常适合温度测量，补偿和控制。 STC-1-439

STC表面贴装和NTC贴片热敏电阻的主要优点

为提高可靠性，该设备的电极表面有金色可防止氧化

STC设备规格表： 　 　 　
系列 电阻@ 25°C（Ω） 尺寸（mm） 阻力比
STC0134-X 100到680 0.58×0.58×0.76至1.0×1.0×1.7 5.3（±5％）
STC0138-X 700到5000 0.89×0.89×0.97至1.3×1.3×1.6 6.9（±3％）
STC0143 500 0.50 x 0.50 x 0.43 5.3（±3％）
STC0144-X 150至500 0.64 x 0.64 x 0.33至0.76 x 0.76 x 0.28 5.3（±3％）

TR系列

亚洲熟妇无码乱子AV电影

TR尺寸表
　尺寸 　0603 　0603 　0805 　0805
单位 英寸 毫米 英寸 毫米
长度 0.063  ±0.006 1.60  ±0.150 0.080  ±0.008 2.00  ±0.20
宽度 0.0315  ±0.006 0.80  ±0.15 0.050  ±0.004 1.25  ±0.10
高度 0.020  ±0.004 0.50  ±0.10 0.020  ±0.004 0.50  ±0.10
终止 0.0012  ±0.0079 0.30  ±0.2 0.0016  ±0.008 0.40  ±0.20

TR标准产品图表
零件号 大小0603 零件号 大小0805 电阻@ 25°C  ±10％（欧姆） 温度 系数@ 25°C）
TR0603A251K TR0805A251K 250 -3.3％/℃
TR0603A501K TR0805A501K 500 -3.3％/℃
TR0603J102K TR0805J102K 1.0K -3.5％/℃
TR0603J252K TR0805J252K 2.5K -3.5％/℃
TR0603B502K TR0805B502K 5.0K -3.9％/℃
TR0603B103K TR0805B103K 10K -3.9％/℃
TR0603C203K TR0805C203K 20K -4.4％/℃
TR0603C253K TR0805C253K 25K -4.4％/℃
TR0603C503K TR0805C503K 50K -4.4％/℃
TR0603W104K TR0805W104K 100K -4.7％/℃
TR0603W154K TR0805W154K 150K -4.7％/℃


TR系列订购信息
  TR =型号0805 =尺寸A = RT曲线251 = *电阻K = **公差X = ***端接
*电阻值：前两位是电阻值，第三位是零。示例：251 = 250欧姆。
**可用公差：K =±; 10％，J =±; 5％。

SMD温度测量的术语
  DC  - 耗散常数是指在特定环境温度下通常以毫瓦/摄氏度（mw /°C）表示的比率，表示热敏电阻消耗的功率随体温变化的变化。
TC  - 热时间常数是热敏电阻在零功率条件下经历阶跃函数温度变化时，其初始和最终体温之间的总差值变化63.2％所需的时间，通常以秒为单位表示（S ）。
α（ß）或电阻温度系数 - 电阻温度系数是零功率电阻随温度变化的特定温度T与热敏电阻的零功率电阻之比。温度系数通常以每摄氏度的百分比（％/℃）表示。

NTC电阻/温度转换表

　 　RT曲线A. 　RT曲线A. 　RT曲线B. 　RT曲线B. 　RT曲线C 　RT曲线C 　RT曲线J 　RT曲线J 　RT曲线W 　RT曲线W
　温度°C 　RT / R25 　DEV 　RT / R25 　DEV 　RT / R25 　DEV 　RT / R25 　DEV 　RT / R25 　DEV
-60 43 75 6.6 140.5 6.6 52.5 　 　 　 　
-55 31.9 54.1 6.1 96.4 6.1 39 　 　 　 　
-50 24.3 39.7 5.6 67 5.6 29.2 18.5 　 　 　
-45 18.6 29.2 5.2 47.2 5.2 22.1 17 　 　 　
-40 14.4 7.6 21.7 4.7 33.7 4.7 16.9 15.4 40.2 7.6
-35 11.3 6.9 16.4 4.3 24.3 4.3 13 14 28.6 6.9
-30 8.93 6.2 12.5 3.8 17.7 3.8 10.1 12.5 20.6 6.2
-25 7.1 5.6 9.58 3.4 13 3.4 7.9 11.2 15 5.6
-20 5.69 5 7.42 3 9.71 3 6.24 9.9 11 5
-15 4.56 4.4 5.75 2.6 7.3 2.6 4.96 8.7 8.18 4.4
-10 3.68 3.7 4.5 2.2 5.53 2.2 3.97 7.4 6.12 3.7
-5 2.99 3.1 3.55 1.9 4.23 1.9 3.2 6.2 4.62 3.1
0 2.45 2.5 2.82 1.5 3.27 1.5 2.6 5 3.51 2.5
5 2.02 2 2.26 1.2 2.54 1.2 2.12 3.9 2.69 2
10 1.68 1.6 1.83 0.8 1.99 0.8 1.74 2.7 2.08 1.6
15 1.42 1.1 1.48 0.5 1.57 0.5 1.44 1.6 1.62 1.1
20 1.18 0.6 1.22 0.2 1.25 0.2 1.2 0.5 1.27 0.6
25 1 0 1 0 1 0 1 0 1 0
30 0.854 0.6 0.828 0.4 0.806 0.4 0.841 1.4 0.794 0.6
35 0.732 1.1 0.689 0.7 0.653 0.7 0.71 2.3 0.635 1.1
40 0.628 1.6 0.576 1 0.533 1 0.602 3.2 0.51 1.6
45 0.537 2 0.482 1.3 0.437 1.3 0.513 4.3 0.413 2
50 0.464 2.5 0.406 1.5 0.36 1.5 0.439 5 0.336 2.5
55 0.403 3 0.343 1.8 0.299 1.8 0.377 5.9 0.275 3
60 0.35 3.4 0.292 2 0.249 2 0.326 6.7 0.226 3.4
65 0.305 3.8 0.247 2.3 0.208 2.3 0.282 7.5 0.187 3.8
70 0.267 4.2 0.212 2.5 0.175 2.5 0.245 8.2 0.155 4.2
75 0.236 4.6 0.182 2.8 0.148 2.8 0.214 9 0.129 4.6
80 0.208 4.9 0.157 3 0.126 3 0.188 9.8 0.108 4.9
85 0.183 5.3 0.137 3.2 0.107 3.2 0.165 10.5 0.0912 5.3
90 0.163 5.6 0.12 3.4 0.0916 3.4 0.146 11.2 0.0771 5.6
95 0.145 6 0.105 3.6 0.0787 3.6 0.129 11.9 0.0654 6
100 0.13 6.3 0.092 3.8 0.0679 3.8 0.114 12.6 0.0557 6.3
105 0.117 6.7 0.0812 4 0.0588 4 0.102 13.3 0.0476 6.7
110 0.105 7 0.0723 4.2 0.0511 4.2 0.0908 13.9 0.0408 7
115 0.0943 7.3 0.0641 4.4 0.0445 4.4 0.0813 14.4 0.0351 7.3
120 0.0852 7.6 0.0569 4.6 0.0389 4.6 0.073 14.9 0.0303 7.6
125 0.0771 7.9 0.0508 4.8 0.0342 4.8 0.0657 15.6 0.0263 7.9
130 0.07 8.2 0.0455 4.9 0.0301 4.9 0.0593 16.3 0.0228 8.2
135 0.0636 8.4 0.0408 5.1 0.0265 5.1 0.0536 17 0.0199 8.4
140 0.0579 8.6 0.0368 5.3 0.0235 5.3 0.0486 17.6 0.0173 8.6
145 0.0529 9 0.0332 5.4 0.0208 5.4 0.0442 18 0.0152 9
150 0.0483 9.3 0.03 5.5 0.0185 5.5 0.0402 18.4 0.0133 9.3

NTC电阻/温度曲线特性
RT曲线 一个 乙 C Ĵ w ^
温度系数 @ 25°C -3.3％/℃ -3.9％/℃ -4.4％/℃ -3.5％/℃ -4.7％/℃
Beta，ß 3000°K 3530°K 3965°K 3200°K 4250°K
R0℃/ R50℃下 5.3±5％ 6.9±3％ 9.1±3％ 5.9±5％ 10.45±5％
R25℃/ R125℃下 13 19.8 29.4 15.2 38
