浪涌电流故障的原因：
一个过载状态，即使你通过一连接到逆变器在三个设备酮切换将发生。
考虑以下：
-
1000W逆变器（更具体地说，1500W逆变器，总过载能力为50％）
-
三个标准设备，如300W的冰箱，300W的LCD电视和300W的计算机。这些设备的总负载：900W。
-
1000W逆变器完全能够运行上述三种设备
在过载情况的发生是因为启动所需的能量。但是，每个设备的启动或浪涌电流可能高达900W或额定功率的3倍。
逆变器在以下情况下过载：
-
步骤1：如果我们打开第一台设备，负载为900W，小于逆变器的额定容量。因此，没有遇到过载情况
-
步骤2：如果切换第二个设备，则所需的总瓦数如下：第一个设备300W +第二个设备900W = 1200W。没有遇到过载情况。
-
步骤3：如果切换第三台设备，则需要的总瓦数如下：
-
第一台设备300W +第二台设备300W +第三台设备900W = 1500W
请注意，只要第三个设备接通逆变器，就会遇到过载情况。

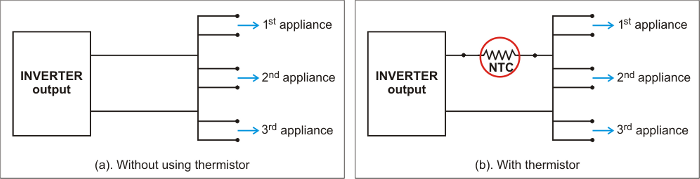

参见下面图1的（a）。
图1
解决方案 - 浪涌电流限制器
使用浪涌电流限制热敏电阻（见图1（b）。）来解决样本问题的过载情况：
-
按照上面的步骤3，所需的逆变器功率包括> 1500W的过载条件
-
由于允许的最大输出功率为1000W
-
允许电流：8.0A，50V，120V
-
每个器具的正常连续电流= 300W / 120V = 2.50A
-
由于浪涌电流= 2.50A x 3 = 7.50A
-
浪涌持续时间=一个周期= 1 x 1/50秒= 0.02秒
-
热敏电阻的能量= 120V×7.50A 0.02秒= 18.0J
-
注意：上面提到的能量需求需要处理而不会自我毁灭。
-
因此，对于同时启动的三个设备，我们需要3.0 x 18.0 J = 54 J.
-
最小电阻：120 V x 1.414 / 8.0A =21.21Ω
-
（这可确保电流不超过8.0 A.）
-
因此，如果我们假设环境温度为50°C，最小电阻=40Ω，那么我们可以重新连接
两种解决浪涌电流问题的方法：
方法（a）
图2

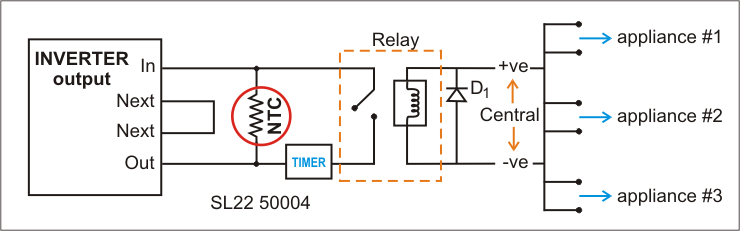

在上面的电路中（图2），
-
NTC = SL 22S0004（50Ω，4.0 Amp，75焦耳），UL（E204153），CSA（CA40663）用于在一秒钟后绕过浪涌。
-
请注意，NTC浪涌电流限制器不会干扰逆变器的效率，因为继电器也受热敏电阻的浪涌电流保护。热敏电阻将通过继电器导通，电流效率损失99.2％。
方法（b）

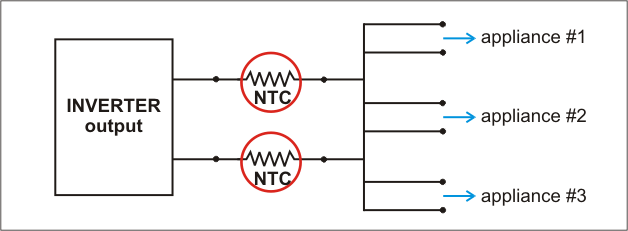

如图3所示，选择Ametherm P / N：MS3220008 x 2，提供40Ω，10 AMP，500焦耳。
图3
-
效率C 8.0 A = I2R =由热敏电阻引起的14.1 W损耗
-
RC 8.0 Amp = 0.22
-
效率= 985.90 / 1000W = 98.6％
结论：方法（b）更具成本效益
带热敏电阻的逆变电路
简单的NTC热敏电阻如下图所示：图4,5和图6.
这些热敏电阻可最大限度地降低浪涌电流对元件（如桥接或链路电容）的影响。

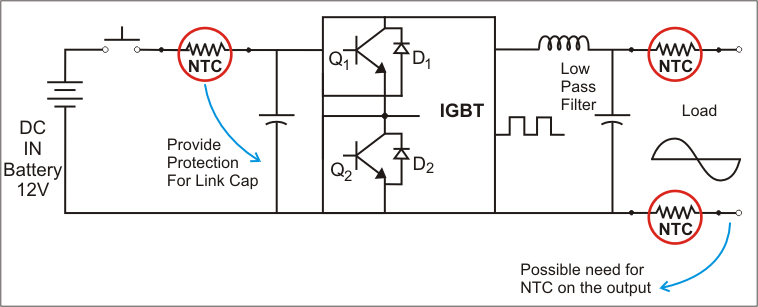

原理图 - 带NTC浪涌电流限制器的经典逆变器电路
图4

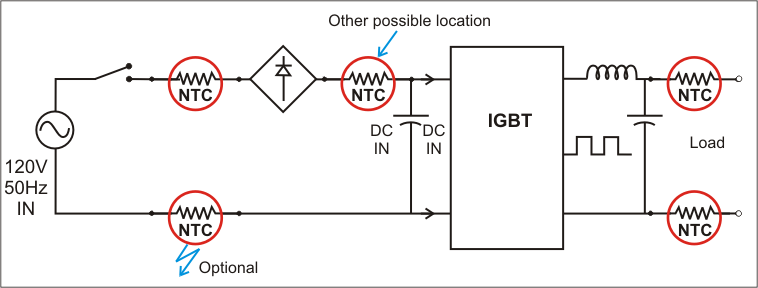

原理图 - 带浪涌电流限制器的频率充电器
图5

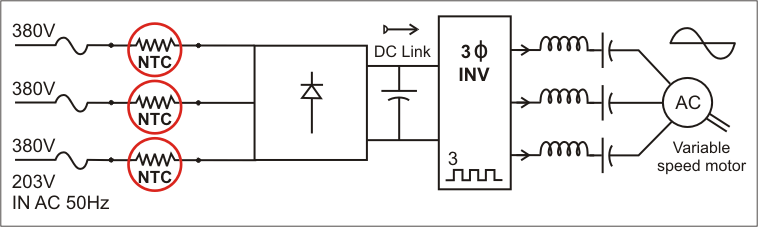

原理图 - 变频器
图6
